Pumpspeicherkraftwerk «Linth-Limmern KLL» der Axpo
Grafik
Grafik

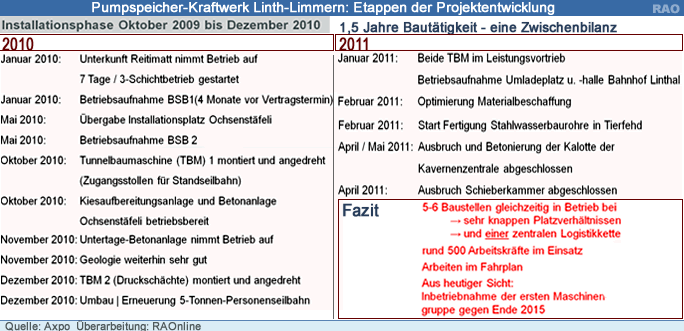

Bautätigkeit bis Mai 2011
Grafik
Grafik
KLL: Kraftwerke Linth Limmern AG

- Erste Konzession: 1964-2044

- Bau KLL: 1959-1964

- Bau Pumpspeicherwerk (PSW) Tierfehd: 2005-2008

- Zweite Konzession: 2016-2096

- Bau PSW Limmern: 2009-2015

- Linthal 2015 ist ein klassisches Pumpspeicherwerk

- Pumpspeicherbetrieb zwischen dem Hauptspeicher "Limmernsee" und dem "Muttsee"

- Mit dem Pumpspeicherwerk verändert sich der Einsatz

- Vom Saisonspeicher- und Spitzenspeichereinsatz zum Tag-/ Nacht-/ Umwälzbetrieb

- Aus Sicherheitsüberlegungen sind die Maschinen-und die Trafokaverne getrennt

- Vier Maschinengruppen:

- einstufig
- reversibel
- regulierbar

- Am Fuss der heutigen Staumauer des Limmernsees (ca. 1700 m ü.M.) entsteht rund 600 m im Berginnern eine neue Kavernenzentrale für vier Maschinengruppen

- Zwei parallel geführte Druckleitungen werden den Muttsee (ca. 2500 m ü. M.) mit dieser Zentrale verbinden

- Von der Zentrale führen zwei rund 500 m lange Unterwasserstollen zum Limmernsee. Von dort kann das Wasser im Pumpbetrieb via Zentrale / Druckschächte wieder in den Muttsee gepumpt und bei Bedarf erneut turbiniert werden

- Hochgebirgsbaustelle:

- Kernstück ist die Logistik von 800 bis auf 2500 m. ü. M.

- Baustrom:
- Für den Baustrom wurde eine eigene Leitung mit einer maximalen Leistung von 30 MW erstellt
- Zum Vergleich: Allein der Leistungsbedarf der beiden Bauseilbahnen liegt bei je 4 MW

- Zwei 25 Tonnen-Bauseilbahnen (BSB) (40 Tonnen Ausnahmelast)

- Rechtsgültige Baubewilligung und energierechtliche Bewilligung wurde am 9. Juni 2009 erteilt

- Der definitive Baubeschluss durch den Verwaltungsrat der Axpo Holding erfolgte am 18. September 2009

- Diverse Schweizer Lieferanten für:
- Durchmesser Tragseil:
- Gewicht pro Tragseil:90 mm 100 Tonnen
- BSB 1:
- 1. Betriebsjahr (Jan. -Dez. 2010): rund 12'200 Fahrten
- rund 270'000 Tonnen Material
- BSB 2:
- 1. Betriebsjahr (Mai -Dez. 2010): rund 8'600 Fahrten
- rund 200'000 Tonnen Material
- Maschinenbaukomponenten
- Stahl-und Zementlieferungen
- Heizung, Lüftung, Klima etc.

- Installationen abgeschlossen:
- Bauplätze / Baupisten
- Unterhalt / Reparatur
- Schutz vor Naturgefahren -Arbeitsplätze / Unterkünfte / Verpflegung
- Abwasserreinigung / Lüftung
- Betonelement-Fabrikation

Quelle: Text Axpo Energie, Mai 2011
