Pumpspeicherkraftwerk «Linth-Limmern KLL» der Axpo
Grafik
Grafik
Projektvorhaben

Muttsee

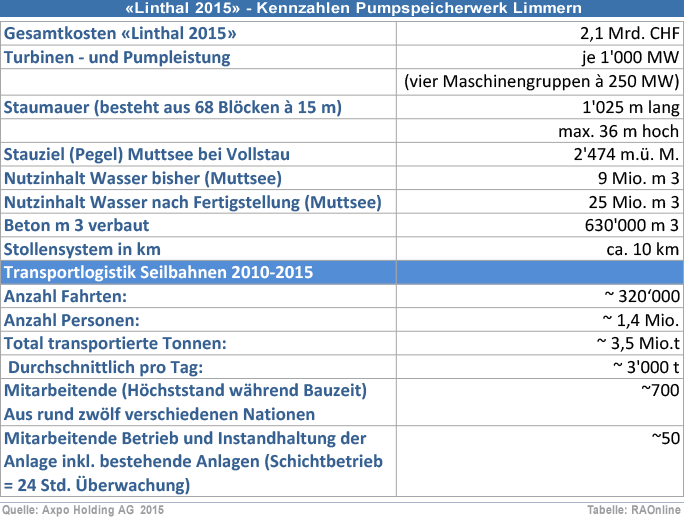

Gemäss dem Projekt wird das Speichervolumen des Muttsees von heute 9 Millionen auf 25 Millionen Kubikmeter erhöht. Die natürliche Seehöhe von heute 2446 Metern wird auf eine Stauhöhe von 2474 Metern erhöht. In den Sommermonaten 2005-2007 werden im Raum Muttsee verschiedene geologische Untersuchungen durchgeführt. Zudem werden Feldaufnahmen gemacht, um die ökologische Vielfalt zu erfassen. Diese dienen als Grundlage für die durchzuführende Umweltverträglichkietsprüfung.

Kraftwerk Limmern

Am Fuss der heutigen Staumauer des Limmernsees, auf zirka 1'700 Metern über Meer, soll rund 600 Meter im Berginnern eine neue Kavernenzentrale für die Maschinengruppen entstehen.

Zwei Druckschächte verbinden den Muttsee mit der Zentrale, und zwei rund 500 Meter lange Unterwasserstollen die Zentrale mit dem Limmernsee.

Der Zugang zur Kavernenzentrale wird von Tierfehd aus über einen etwa 4 Kilometer langen Zugangsstollen erfolgen, der mit einer Standseilbahn ausgerüstet wird.

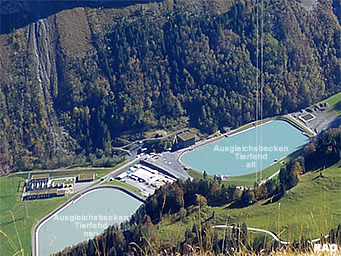

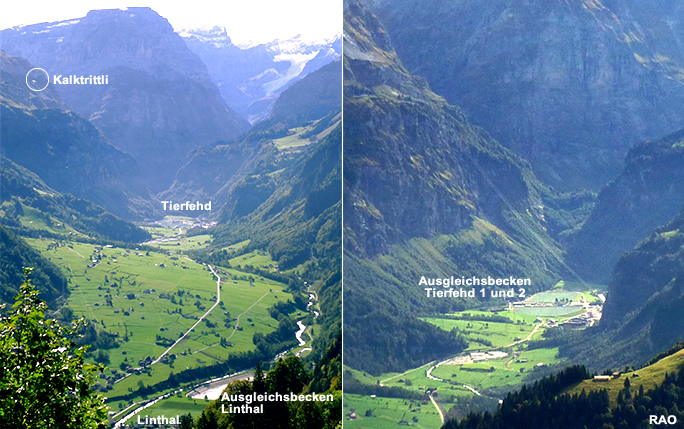

Ausgleichsbecken Tierfehd

Für die geplante Leistung der neuen Pumpspeicherwerke ist das heutige Ausgleichsbecken Tierfehd relativ klein. Es ist ein zusätzliches Becken nördlich des Betriebsgebäudes vorgesehen, das eine ähnliche Fläche wie das heutige Becken aufweist. Mit dieser Massnahme können die Maschinen der Pumpspeicherwerke flexibler eingesetzt und die Dotierung der Linth verbessert werden.
Grafik

Netzanschluss

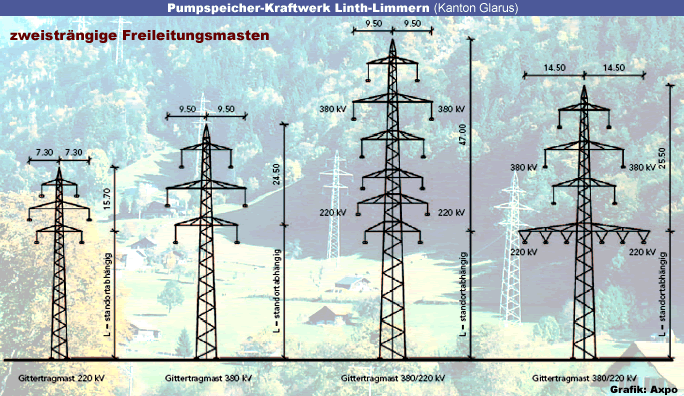

Die massive Leistungserhöhung, die mit dem Projekt Linthal 2015 verbunden ist, bedingt den Anschluss der KLL an das schweizerische Höchstspannungsnetz. Heute besteht eine 220-Kilovolt-Freileitung von Tierfehd in die Grynau bei Uznach. Für Linthal 2015 ist parallel zur heutigen Leitung eine neue 380-Kilovolt-Freileitung von Tierfehd bis in den Raum Schwanden/Sool vorgesehen. Hier wird sie an die bestehende 380-Kilovolt-Leitung vom Vorab angeschlossen.

Quelle: Text KLL, Axpo Energie 2006
